Датчики и системы контроля Aikon
| Модель | PD ES | PD E | PD SS | |
|---|---|---|---|---|
| Возможность одновременной работы нескольких насосов в режиме PBS | Да (до 6 насосов) | Нет (только через контроллер) | Нет | |
| Диапазон мощностей | 1.5 - 560 кВт | 1.5 - 560 кВт | 0.75 - 2.2 кВт | |
| Питание ЧП | 3х380В | 3х380В | 1х220В | |
| Питание двигателей | 3х380В | 3х380В | 3х220В | |
| Степень защиты | IP 20/IP 65 | IP 20 | IP 65 | |
| Мощность двигателя насоса, кВт | Ток, А | Цена розница, USD с НДС | ||
| PD ES IP20 | PD ES IP65 | PD E IP20 | ||
| 1,5 | 3,7 | 311,30 | 522,45 | 295,74 |
| 2,2 | 5 | 335,50 | 537,63 | 318,73 |
| 4 | 8,5 | 404,80 | 714,73 | 384,56 |
| 5,5 | 13 | 481,80 | 770,39 | 457,71 |
| 7,5 | 18 | 530,20 | 786,83 | 503,69 |
| 11 | 24 | 819,50 | 1 082,84 | 778,53 |
| 15 | 30 | 962,50 | 1 163,80 | 914,38 |
| 18,5 | 37 | 1 134,10 | 1 195,43 | 1077,40 |
| 22 | 46 | 1 346,40 | 1 813,90 | 1279,08 |
| 30 | 58 | 1 611,50 | 2 105,40 | 1530,93 |
| 37 | 75 | 1 974,50 | 2 369,40 | 1875,78 |
| 45 | 90 | 2 406,80 | 2 888,16 | 2286,46 |
| 55 | 110 | 2 929,30 | 3 515,16 | 2782,84 |
| 75 | 150 | 4 017,20 | 4 820,64 | 3816,34 |
| 90 | 170 | 4 550,70 | 5 460,84 | 4323,17 |
| 110 | 210 | 5 865,20 | 7 038,24 | 5571,94 |
| 132 | 250 | 7 452,50 | 8 943,00 | 7079,88 |
| 160 | 300 | по запросу | по запросу | по запросу |
| 185 | 340 | |||
| 200 | 380 | |||
| 220 | 430 | |||
| 250 | 465 | |||
| 280 | 520 | |||
| 315 | 585 | |||
| 355 | 650 | |||
| 400 | 754 | |||
| 450 | 850 | |||
| 500 | 930 | |||
| 560 | 1050 | |||
| Принадлежности для контроллеров | Цена розница, USD с НДС |
|
|---|---|---|
| Сенсорная панель управления PD H диагональ 7 дюймов | 330 | |
| Сенсорная панель управления PD H диагональ 10 дюймов | 491,7 | |
| Контроллер PD P | 330 | |
| Система контроля состояния PD C (для передачи информации с датчиков в облачный сервер) | 440 | |
| Модуль связи PD G (для подключения к облачному серверу контроллеров PD R) | 269,5 | |
| Датчик диффиренциальнного давления SPD, перепад давления макс 3 Атм, , 4…20 мА, +24 В, резьба 2хG1/4", без кабеля погрешность 0,5%. | 330 | |
| Датчик диффиренциальнного давления SPD, перепад давления макс 6 Атм, , 4…20 мА, +24 В, резьба 2хG1/4", без кабеля погрешность 0,5%. | 330 | |
| Датчик давления SP100, 0…6 Атм, двухпроводный, 4…20 мА, +24 В, резьба G1/4", длина кабеля 1,5 м, погрешность 0,5%. |
56,10 | |
| Датчик давления SP100, 0…10 Атм, двухпроводный, 4…20 мА, +24 В, резьба G1/4", длина кабеля 1,5 м, погрешность 0,5%. |
56,10 | |
| Датчик давления SP100, 0…16 Атм, двухпроводный, 4…20 мА, +24 В, резьба G1/4", длина кабеля 1,5 м, погрешность 0,5%. |
56,10 | |
| Плата расширения RS2 для создания второго выхода MODBUS для PD | 37,40 | |
Общая информация:
Датчики и системы контроля Aikon - это современные решения, позволяющие осуществлять сбор данных необходимых для осуществления регулирования и управления насосными системами.

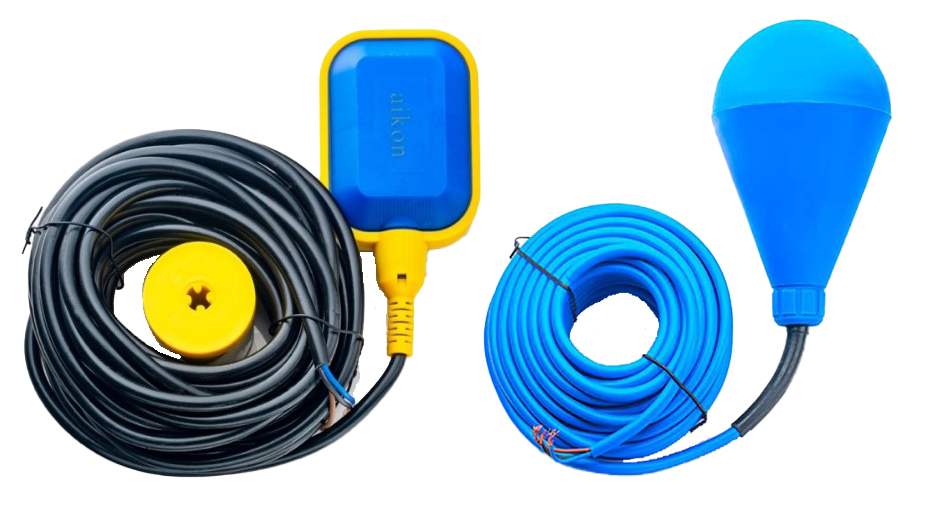

Поплавковые датчики уровня Aikon FS-1
Поплавковый датчик уровня Aikon FS-1 идеально подходит для большинства систем контроля уровня жидкости, которые применяются для канализационных насосных станций, грунтовых и дренажных насосов. Когда уровень жидкости достигает датчика, поплавок наклоняется и активирует внутренний микропереключатель для пуска/останова насоса или срабатывания устройства сигнализации.
Технические характеристики:
•Глубина погружения: до 20 м;
•Стандартная длина кабеля: 5 м (до 50 м по запросу);
•Материалы: корпус из АБС-пластика, кабель из специальной резины;
•Диапазон рабочей температуры: 0~60℃;
•Степень пылевлагозащиты: IP68.
Датчики давления SP100
Датчик давления SP100 двухпроводной, для измерения и контроля давления воды в трубопроводе и управления насосом с помощью шкафа управления или частотного преобразователя.
Технические характеристики:
- Питание 24 В DC;
- Выходной сигнал 4-20 мА;
- Диапазон давлений 0-10 бар;
- Погрешность 0.5%.

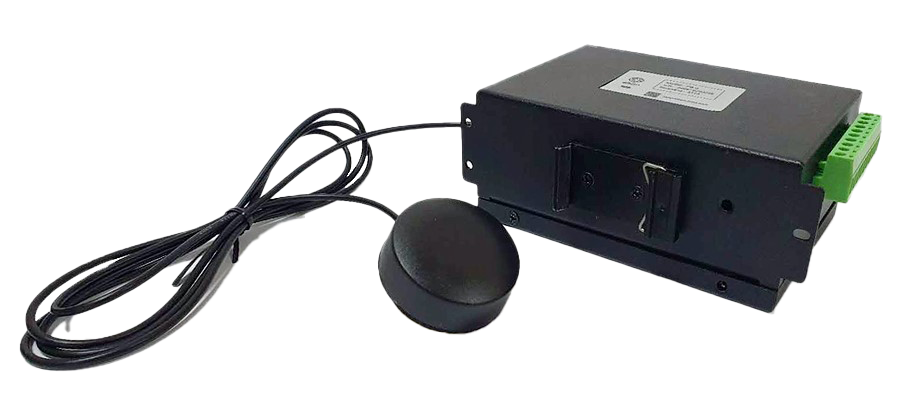

PD C – система контроля состояния
PD C – устройствонепрерывного стационарного диагностированияпараметров работы насосного оборудования.Это небольшое устройство, объединяющее функции модуля связиPD Gи сборщика сигналов с датчиков. 8 входов 4-20 мА позволяют одновременно подключить до 8-ми различных датчиков:
- Давления
- Температуры
- Вибрации
- И другие
Получив сигнал, PD C отправляет информацию на облачный серверAikon IOT, где данные обрабатываются и отображаются в личном аккаунте, а архив данных позволяет анализировать историю изменения параметров.
Система контроля PD C передаёт сигнал лишь когда значение отклоняется от предыдущего, что позволяет снизить требования к качеству сети.
Подключение PDC к насосу с соответствующими датчиками позволяет увеличить срок гарантии насоса до 3-х лет!
