Циркуляционные насосы CMS(L) с мокрым ротором

Циркуляционные насосы фирмы CNP серии CMS(L)

Насосы CMS(L)- вертикальные одноступенчатые циркуляционные насосы типа с патрубками «in-line» с мокрым ротором. Отличительными особенностями насоса являются: низкий уровень шума, энергоэффективность, длительный срок службы, простота в установке и обслуживании.

Циркуляционные насосы с "мокрым ротором" нового поколения CMS(L) Aikon

Для моделей с резьбовыми патрубками ответные присоединительные гайки входят в комплект поставки.

ПРИМЕНЕНИЕ циркуляционных насосов с мокрым ротором серии Aikon CMS(L)

• Системы бытового отопления и горячего водоснабжения
• Системы тепловых насосов с воздушным и грунтовым источником тепла
• Системы кондиционирования воздуха
• Промышленные системы циркуляции горячей воды
• Солнечная тепловая система

УСЛОВИЯ ЭКСПЛУАТАЦИИ

Среда: жидкая, чистая, неагрессивная и невзрывоопасная жидкость, не содержит твердых частиц, волокон или минерального масла. Насос нельзя использовать для подачи легковоспламеняющихся жидкостей, таких как дизельное топливо и бензин

• Подача до 41 м3/ч;
• Напор до 12 м;
• Мощность до 1300 Вт;
• Максимальное давление в системе: 1,0 МПа;

ТЕМПЕРАТУРА ЖИДКОСТИ

• Температура окружающей среды: 0°C ~ 40°C;
• Температура перекачиваемой жидкости: 2°C ~ 110°C.

КОНСТРУКЦИЯ

Агрегат состоит из проточной части и вертикального двигателя с мокрым ротором. Насосная часть включает в себя рабочее колесо и корпус .

Двигатель состоит из статора, ротора, регулятора, стравливающего винта и других компонентов. Охлаждение элементов двигателя осуществляется за счет внутренней циркуляции перекачиваемой жидкости. Статор и ротор двигателя уплотнены картриджным уплотнением из нержавеющей стали и двумя термостойкими резиновыми кольцами, которые позволяют обеспечить отсутствие утечек.

ЭЛЕКТРОДВИГАТЕЛЬ

Двигатель насоса имеет одно- или трехскоростную функцию управления, благодаря чему можно переключать скорость в соответствии с различными требованиями системы.

Двигатель может снабжаться частотным преобразователем,что позволяет обеспечить более точную регулировку насоса. Особенностью такого исполнения является режим самоадаптации (запускается после подключения питания и адаптирует свою производительность в соответствии с фактическими потребностями системы). Такой способ регулировки обеспечивает высокую энергоэффективность EEI≤0.20.

• Степень защиты: IP44;
• Класс изоляции: H;
• Частота питания: 50 Гц;

Стандартное напряжение:

• — однофазное исполнение 230 В;
• — трехфазное исполнение 220 / 380 В;

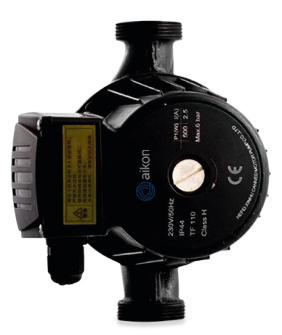

Циркуляционный насос CMS(L) с однофазным двигателем

Серия представляет собой однофазный циркуляционный насос с одно или трехскоротной функцией управления, которая позволяет переключать скорость в соответствии с различными требованиями системы. Технические данные • Подача до 22 м3/ч • Напор до 12 м • Класс защиты: IP 44 • Одно – или трехскоростной двигатель с мокрым ротором Условия эксплуатации • Максимальное давление в системе: 1,0 МПа • Температура окружающей среды: 0°C ~ 40°C • Температура перекачиваемой жидкости: 2°C ~ 110°C • Напряжение: 1x230В • Частота питания: 50 Гц

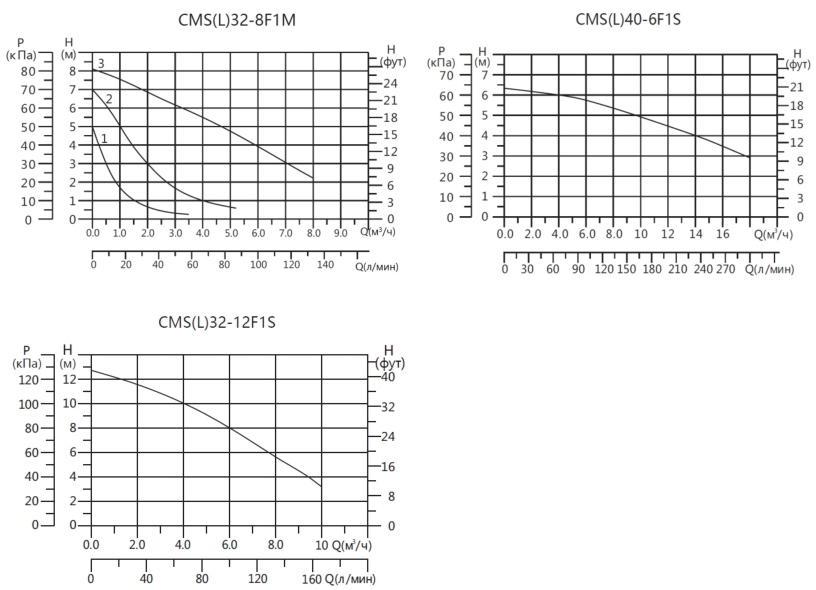

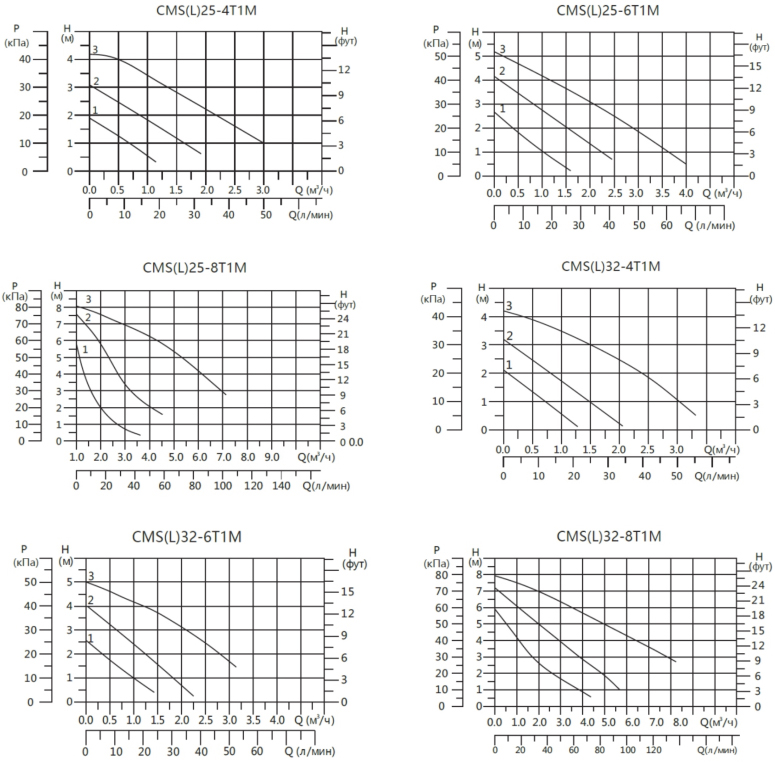

Графические характеристики - CMS(L) с однофазным двигателем

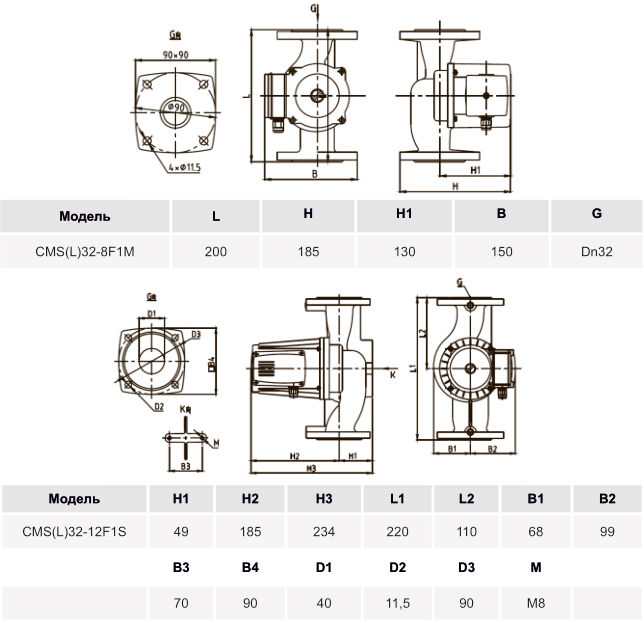

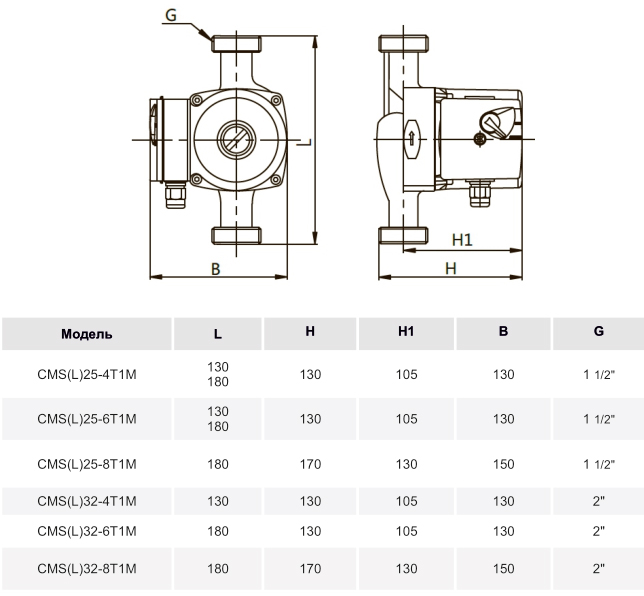

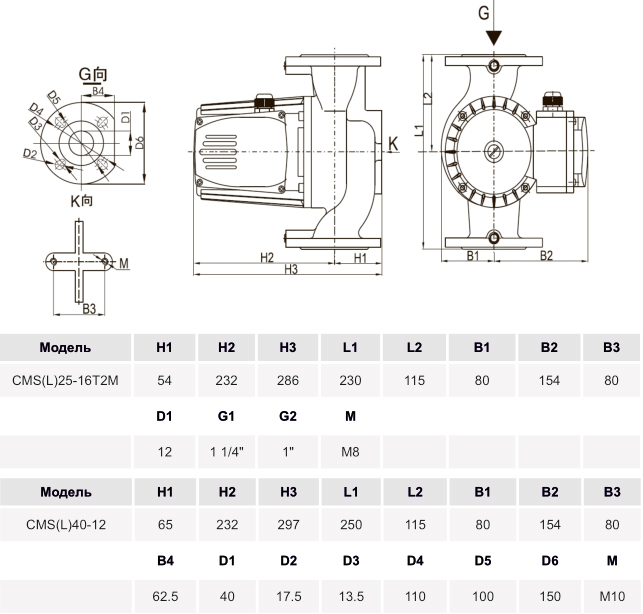

Габаритные размеры - CMS(L) с однофазным двигателем

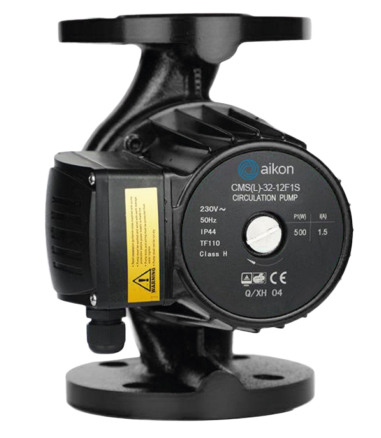

Циркуляционный насос CMS(L) с трехфазным двигателем

Серия представляет собой трехфазный циркуляционный насос с одно- или трехскростной функцией управления, которая позволяет переключать скорость в соответствии с различными требованиями системы. Технические данные • Подача до 41 м3/ч • Напор до 12 м • Класс защиты: IP 44 • Трехскоростной двигатель с мокрым ротором Условия эксплуатации • Максимальное давление в системе: 0,6/1,0 МПа • Температура окружающей среды: 0°C ~ 40°C • Температура перекачиваемой жидкости: 2°C ~ 110°C • Напряжение: 3x230 В / 3x380 В • Частота питания: 50 Гц

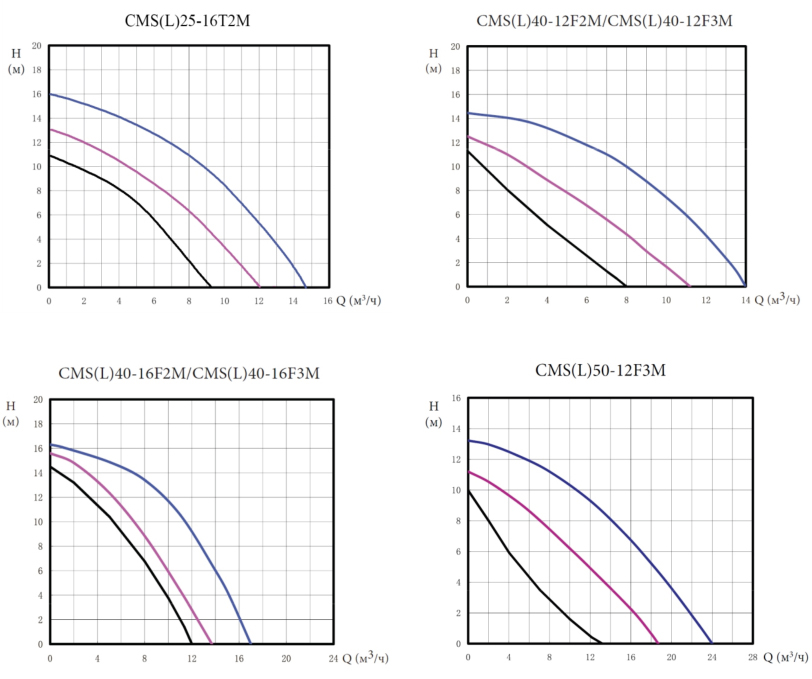

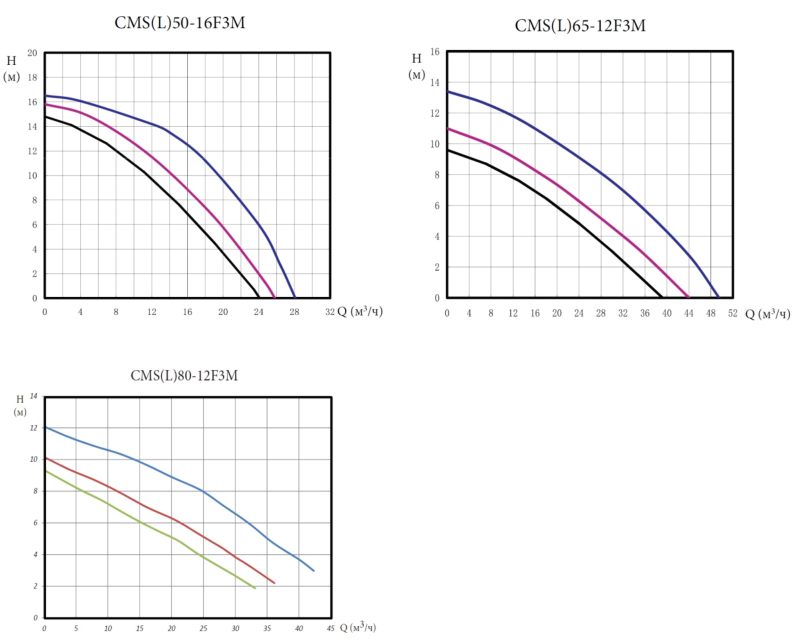

Графические характеристики - CMS(L) с трехфазным двигателем

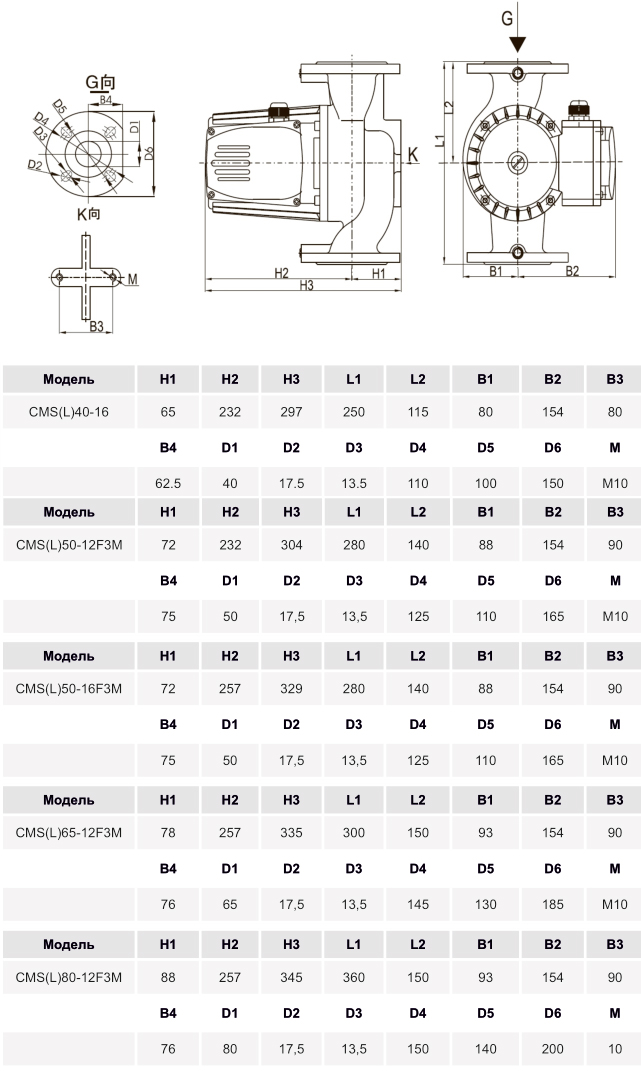

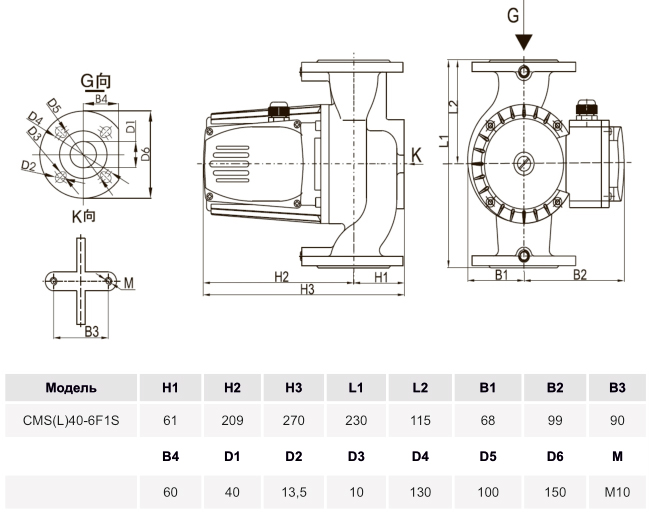

Габаритные размеры CMS(L) с трехфазным двигателем

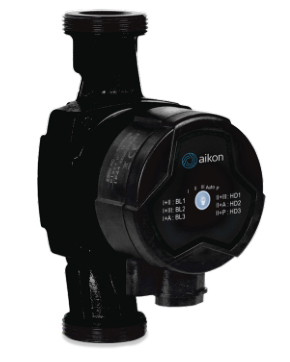

Циркуляционный насос CMS(L) с частотным преобразователем

	Технические данные • Подача до 41 м³/ч • Напор до 6 м • Класс защиты: IP 44 • Двигатель с мокрым ротором и частотным регулированием Условия эксплуатации • Максимальное давление в системе: 1,0 МПа • Температура окружающей среды: 0°C ~ 70°C • Температура перекачиваемой жидкости: 2°C ~ 110°C • Влажность (RH): Max 95% • Температурный класс: TF110

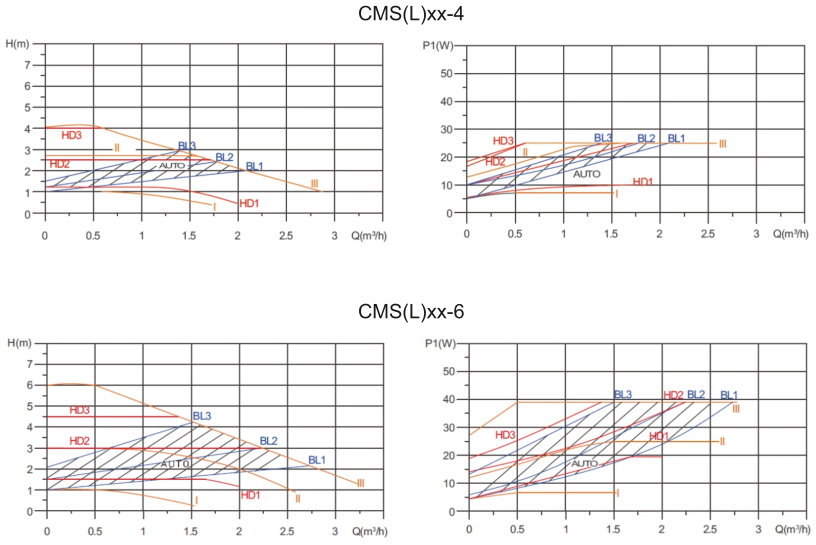

Графические характеристики CMS(L) с частотным преобразователем

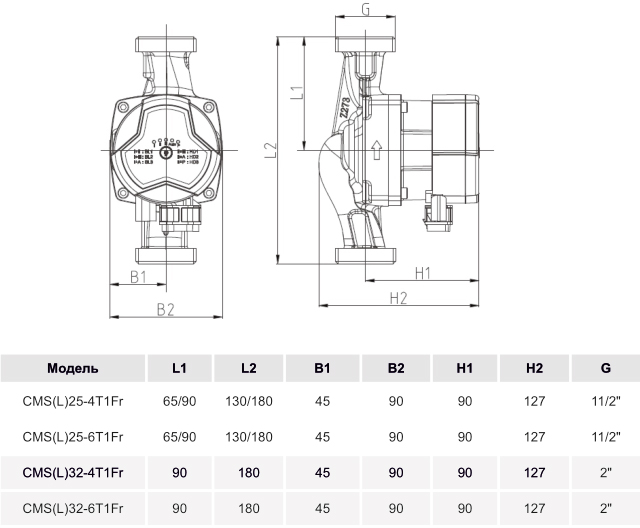

Габаритные размеры CMS(L) с частотным преобразователем
